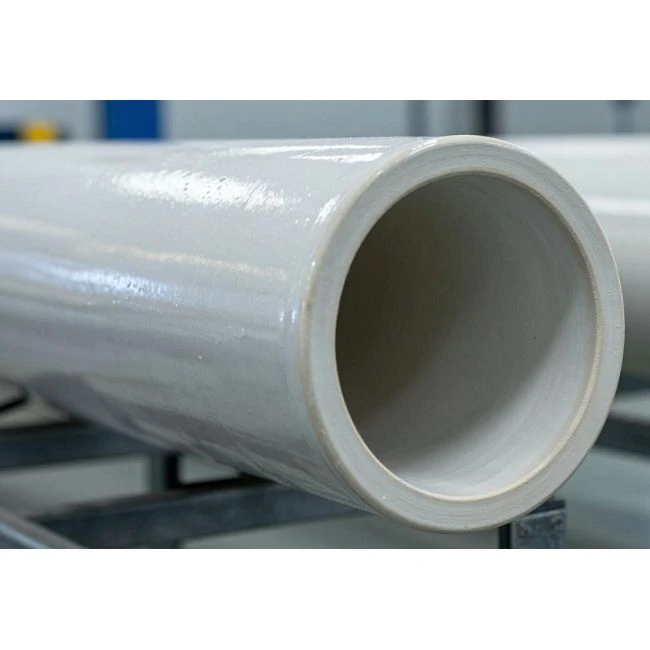

Gaz-Sızdırmaz Seramik Kılıflı Tüpler: Teknik Özellikler ve Mühendislik Kılavuzu
Ürün Tanımlama ve Malzeme Standartları
Gaz-geçirmez seramik kılıflı tüpler, termokuplları, ısıtma elemanlarını ve gaz-örnekleme problarını aşındırıcı proses gazlarından, mekanik darbelerden ve aşırı sıcaklıklarda oksidasyondan koruyan ön cephe bariyeri görevi görür.
Gözenekli refrakter tüplerin aksine, gerçek gaz-geçirmez tüpler, 1750 derecenin üzerinde yüksek-sıcaklıkta ateşleme (sinterleme) yoluyla elde edilen tamamen yoğunlaştırılmış kristalin bir mikro yapı gerektirir.
Malzeme Sınıfı Karşılaştırması
|
Özellik / Parametre |
%99 Alümina (AL-99) |
%99,7 Yeniden Kristalize Alümina (AL-99,7) |
Yeniden Kristalize Silisyum Karbür (R-SiC) |
|
Maks. Çalışma Sıcaklığı |
1600 derece |
1800 derece |
1650 derece |
|
Alümina Saflığı |
>= 99.0% |
>= 99.7% |
N/A (SiC >= 98%) |
|
Açık Gözeneklilik |
%0 (Gaz-sızdırmaz) |
%0 (Gaz-sızdırmaz) |
< 0.1% |
|
Yoğunluk |
3,80 gr/cm3 |
3,90 gr/cm3 |
2,70 gr/cm3 |
|
Eğilme Dayanımı (20 derece) |
300 MPa |
350 MPa |
250MPa |
|
Isı İletkenliği (1000 derece) |
10 W/m*K |
12 W/m*K |
25 W/m*K |
Ürün Seçim Kılavuzu
Sisteminiz için seramik kılıf tüpünü yapılandırırken mühendislerin dört kritik mekanik ve termal vektörü değerlendirmesi gerekir:
Dış Çap (OD) ve İç Çap (ID):Standart dış çap 6 mm ila 50 mm arasında değişir ve duvar kalınlıkları tipik olarak 1,5 mm ile 5 mm arasındadır. Çift-elemanlı veya ağır-ölçülü termokupl kabloları için yeterli açıklık olduğundan emin olun.
Uzunluk ve Doğruluk Kontrolü:Standart uzunluklar 2000 mm'ye kadar değişir. 1000 mm'yi aşan uzunluklar için, yatay fırın yerleştirme sırasında yapışmayı önlemek amacıyla toplam gösterge okumasının (TIR) doğruluğu metre başına < 1,5 mm dahilinde tutulur.
Son Yapılandırmalar:
- Bir ucu kapalı, bir ucu açık (Standart termokupl kuyu konfigürasyonu).
- Her iki ucu da açık (Gaz örneklemesi, radyant ısıtıcı koruması veya tüp fırın astarları için).
- Sırlı ve Sırsız: Sırsız yüzey, yüksek-sıcaklık saflığı için standarttır; gelişmiş sızdırmazlık için soğuk uçta isteğe bağlı yüksek-sıcaklık seramik sır.
Uygulama ve Süreç Uyumluluğu
Gaz-geçirmez seramik tüpler, temel metallerin (Inconel, Kanthal) oksidasyon veya kimyasal saldırı nedeniyle başarısız olduğu ağır ısıl işlem sektörlerinde belirtilmektedir:
Atmosfer Fırınlarında Termokupl Koruması:Karbonlama, nitrürleme ve indirgeyici atmosferlerde (hidrojen/nitrojen karışımı) 1700 dereceye kadar B, S ve R tipi soy metal termokuplları korur.
Yarı İletken Kristal Büyümesi:Yüksek-saflıkta kristal çekicilerde (Cz yöntemi) ve düşük-dereceli seramiklerden gelen uçucu yabancı maddelerin yarı iletken levhaları bozabileceği tüp fırınlarda kullanılır.
Cam ve Metalurji Eriyik İzleme:Aşındırıcı cüruf ve termal korozyona dayanması için erimiş çinko, alüminyum veya cam tank egzoz portlarına batırılmıştır.
Üretim Süreci ve Kalite Kontrolü
Isıl işlemlerde güvenilirlik hammadde hazırlama aşamasında başlar. Üretim iş akışımız, ateşlemeden önce yapısal kusurları ortadan kaldırır:
Kuru Presleme ve Soğuk İzostatik Presleme (CIP):Küçük tüpler (OD < 25 mm) hassas şekilde kalıptan çekilmiştir; büyük veya kalın-duvarlı tüpler, eşit yoğunluk dağılımı sağlamak ve mikro-boşlukları ortadan kaldırmak için 200 MPa'da CIP'ye tabi tutulur.
Yüksek-Sıcaklık Tünel Fırın Sinterlemesi:Gazlı/elektrikli tünel fırınlarında 1800 dereceye kadar sıcaklıklarda pişirilerek kristal tanecik büyümesini ve gözeneklerin tamamen kapanmasını teşvik eder.
Sıkı Denetim Protokolleri:
- He-Sızıntı Testi (Helyum Kütle Spektrometresi): Vakum koşulları altında < 10^-9 Pa*m3/s sızıntı hızlarını sağlamak için %100 toplu örnekleme testi yapılmıştır.
- Boyut ve Doğruluk Kontrolü: Lazer-güdümlü optik karşılaştırıcılar dış çapı, duvar kalınlığı tekdüzeliğini ve eksenel düzlüğü doğrular.
- Boya Penetrant Testi: Özel flanşların veya dişlerin elmasla işlenmesi sırasında oluşan yüzey mikro-çatlaklarını algılar.
Tedarikçi Değerlendirme Matrisi
|
Değerlendirme Kriterleri |
Tedarikçi Karşılaştırması |
Ne Talep Edilmeli / Doğrulanmalı |
|
Hammadde İzlenebilirliği |
Sertifikalı toz partileri (örn. Almatis, Baikowski öncülleri) |
Kesin SiO2, Fe2O3 eser safsızlık seviyelerini gösteren Malzeme Test Raporu (MTR). |
|
Süreç Kabiliyeti |
-Şirket içi CIP presleme ve çok-bölgeli yüksek-sıcaklık fırınları |
Fırın sıcaklığının aynılığını (+/- 2 derece) doğrulayan fabrika denetim raporları. |
|
Toplu Tutarlılık |
Büzülme ve yoğunluk konusunda İstatistiksel Proses Kontrolü (SPC) |
Her üretim partisiyle birlikte verilen Analiz Sertifikası (COA). |
|
Paketleme ve Lojistik |
Özel şok-emici sandıklar (bal peteği köpüğü ve ihracat-sınıflı ahşap sandıklar) |
Transit kırılma oranı geçmişi (< 0.5% target for international freight with drop-test validation). |
Sıkça Sorulan Sorular
S: Seramik koruma tüplerinin fırının ilk ısınması sırasında-çatlamasına neden olan şey nedir?
C: Termal şok arızası genellikle ısıtma hızı malzemenin termal dağılım sınırını aştığında meydana gelir. %99,7 alümina tüpler için, alüminanın termal strese daha duyarlı olduğu fırın sıcaklığının saatte 150 dereceden 200 dereceye kadar 600 derecenin altına yükseltilmesini öneririz. Tamamen yerleştirilmeden önce tüpün fırın giriş bölgesinin yakınında önceden ısıtılması- standart operasyonel uygulamadır.
S: Bu tüpler erimiş metallerle doğrudan temasa dayanabilir mi?
C: %99,7 Alümina, erimiş alüminyum, çinko ve bazı çelik cüruflarına karşı yüksek korozyon direnci gösterir, ancak erimiş indirgeyici metallerle (titanyum veya aktif silikon gibi) kimyasal olarak reaksiyona girer. Agresif erimiş metal daldırma için, spesifikasyondan önce kimyasal uyumluluk tablolarını doğrulayın.
S: Özel boyutlar veya flanşlı borular için tipik teslim süresi nedir?
A: Standart katalog tüpleri (OD<= 30 mm, length <= 1200 mm) are stocked in standard quantities for immediate shipment. Custom dimensions requiring dedicated tooling or diamond grinding have a standard manufacturing cycle of 3 to 4 weeks.
Teknik Kaynaklar ve Sorgulama
Mühendislik CAD / PDF İndirmeleri:Doğrulanmış 2D/3D model çizimlerini ve standart boyutlar için ayrıntılı malzeme güvenliği veri sayfalarını doğrudan mühendislik destek kanalımız üzerinden talep edin.
Termal sisteminiz için doğru bir mühendislik teklifi veya test numuneleri sağlamak için lütfen sorunuzda aşağıdaki parametreleri sağlayın:
Çalışma Sıcaklığı ve Atmosfer Tipi (örn. Vakum, Hava, Hidrojen, Karbürleme)
İç Çap, Dış Çap ve Toplam Uzunluk Gereksinimleri
Sipariş Başına Hedef Miktar ve Yıllık Tahmin
